新型片式冷凝器

技术参数

名称		夹套			器内
设计压力：Mpa		0.35 Mpa			0.15Mpa
设计温度：C°		-10 C°～70 C°			180 C°
高工作压力：Mpa		0.35 Mpa			0.15Mpa
高工作温度：C°					200 C°
使用工作温度：C°		-10 C°～70 C°			180 C°
介质名称：		水	强酸、弱酸、非剧毒气体、液体
搪玻璃层厚度：		0.8mm—1.5mm
传热系数：mm		450Kcal/hm²℃
容器类别		常压			常压
换热面积：m²/片					1m²
容器选用材料：		&=6mm Q235B

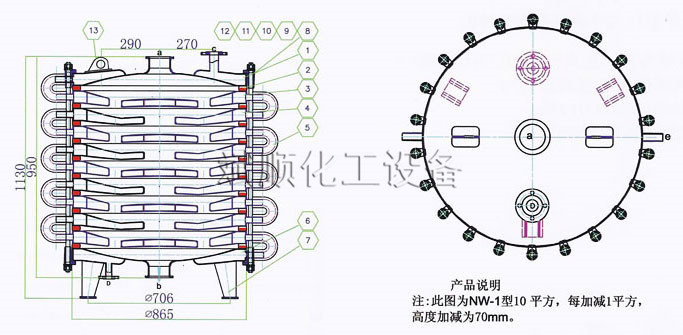

管口表
符号	公称规格	用处名称		备注
a	DN125 0.6 Mpa	介质进口		根据客户选用DN125- DN150
b	DN100 0.6 Mpa	介质进口
c	DN40 0.6 Mpa	冷却水出口
d	DN40 0.6 Mpa	冷却水出口

（NW-1型）技术要求
1、本产品选料、制造、检验和验收按HG2432规定进行。
2、冷凝水夹套内部装配新型装置，提高冷凝效果。
3、焊接按JB/T4735-197《钢制焊接常压容器》进行焊接。焊接表面应无气孔、裂纹、咬边、夹渣等缺陷及焊部表面均匀、平滑、无毛刺、焊磂等。
4、制造完毕应进行750 ℃—800 ℃回火处理，使其去除焊接引力。
5、容器盖与容器底的夹层及单片夹层水压试验压力为0.35 Mpa。组装后必须再做容器内部的整体水压试验，本容器称压力为常压，做0.1Mpa水压试验；片间密封圈处应无泄漏。
6、容器所有搪玻璃都须做20000伏磁层检测。
7、双头螺柱、螺帽紧固时须按对角依次均匀拧紧，不准歪斜，严防松紧不一造成密封不良或损坏搪玻璃层。

序号	图号及标准	名称	数量	材料	尺寸	备注
13	NW-1-10	吊耳	2	Q235B
12	NW-1-10	塔节夹头	44	Q235B	20
11	GB93-87	弹垫	44	Q235碳素结构钢	Φ20
10	GB95-85	平垫	44	Q235B	Φ20
9	GB41-86	螺帽	44	Q235B	M20
8	NW-1-08	丝杆	22	Q345	M20
7	NW-1-07	底脚	3	Q235B
6	NW-1-06	底盖	1	Q235B
5	NW-1-05	特制橡胶弯管	10	Q235B	Φ38*Φ48
4	NW-1-04	新型大孔单片	4	Q235B
3	NW-1-03	新型六空单片	5	Q235B
2	NW-1-02	特制密封垫	10	F4石棉不锈钢
1	NW-1-01	顶盖	1	Q235B
